TPE:   Fibre Optique

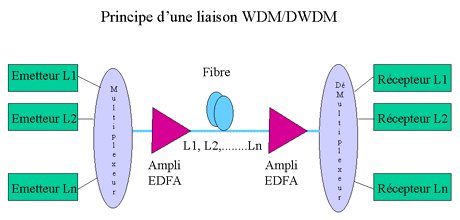

Principe du WDM (Wavelength Division Multiplexing) :



Dans une même fibre, on insère plusieurs trains de signaux numériques à la même vitesse de modulation mais chacun à une longueur d’onde distincte appartenant au domaine de l’infrarouge (plus précisément comprise dans l’intervalle 1530 et 1565 nm).

Ces longueurs d’ondes sont espacées d’au moins 8nm chacune l'une d’entre elles.  Chaque longueur d’onde émise représente un canal optique à l’intérieur de la fibre.



Principe du DWDM :



Le DWDM suit le même principe que le WDM sauf que l’espace entre chaque longueur d’onde est fortement réduit. L’espace maximal entre chaque longueur d’onde est de 0.8 nm (10 fois moins que le WDM). Cela permet d’obtenir :

-80 canaux optiques avec un espace de 0.4nm entre chaque longueur d’onde

-160 canaux optiques avec un espace de 0.2 nm entre chaque longueur d’onde

Les systèmes WDM / DWDM les plus commercialisés aujourd'hui comportent  8, 16, 32, 80 canaux optiques, ce qui permet d'atteindre des capacités de 80, 160, 320, 800 Gb/s en prenant un débit nominal (=débit par canal optique) de 10 Gb/s.
